Trosmjerni kuglasti ventil tipa T/L
Primjena standarda
① Dizajn i proizvodnja: trosmjerni kuglasti ventil je u skladu sa GB/T12237 i GB/T12224 standardima.
② Prijem i pregled: GB/T 13927, GB/T26480
③ Dimenzije prirubničkog priključka: JB/T79, HG/T20592, GB/T9113
④ Zavareni kraj: GB/T12224
⑤ Zavarivanje sučelja i utičnice: JB/T 7746
⑥ Dužina strukture: JB1686
⑦ Ocena temperature i pritiska: GB/T12224
⑧ Zaštita od požara: JB/T6899
Specifikacije proizvoda
① Glavni materijal: ugljični čelik, nehrđajući čelik, legirani čelik
② Nazivni prečnik: DN15 do DN600
③ Raspon pritiska: 1.0MPa~10.0MPa
④ Radna temperatura: -29 stepeni ~+450 stepeni
⑤ Načini vožnje: ručni, pužni, električni, pneumatski, hidraulični
⑥ Opseg primjene: Može se koristiti za promjenu smjera protoka u cjevovodima tekućine vode iz slavine, kanalizacije, građevinarstva, hrane, električne energije, medicine, metalurgije, lakog tekstila, energije itd.

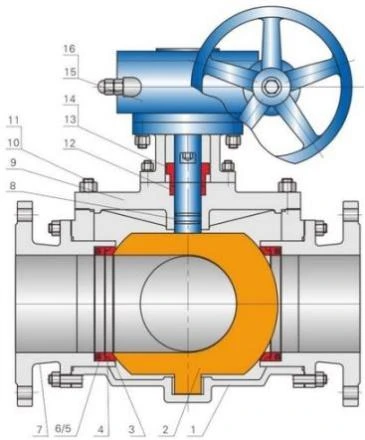

Materijal glavnih komponenti
| Naziv dijela | Materijal | ||
| Narudžba br. | Nerđajući čelik | Liveni čelik | |
| 1 | Telo ventila | CF8 | WCB |
| 2 | Sferom | 304 | 2Cr13 |
| 3 | Sjedište ventila | 304 | 2Cr13 |
| 4 | Zaptivni prsten | Fleksibilni grafit | Fleksibilni grafit |
| 5 | Opružno sedište | 304 | 2Cr13 |
| 6 | Proljeće | 304 | Opružni čelik |
| 7 | Junctor | CF8 | WCB |
| 8 | Stablo ventila | 304 | 2Cr13 |
| 9 | Bonnet | CF8 | WCB |
| 10 | Nut | A1948 | A1942H |
| 11 | Bolt | A193 B8 | A193 B7 |
| 12 | Punjenje | Fleksibilni grafit | Fleksibilni grafit |
| 13 | Držite-pritisnutu mrežu | CF8 | WCB |
| 14 | Matica vijak | A193 B8 | A193 B7 |
| 15 | Podrška | WCB | WCB |
| 16 | Turbina | Groupware | Groupware |

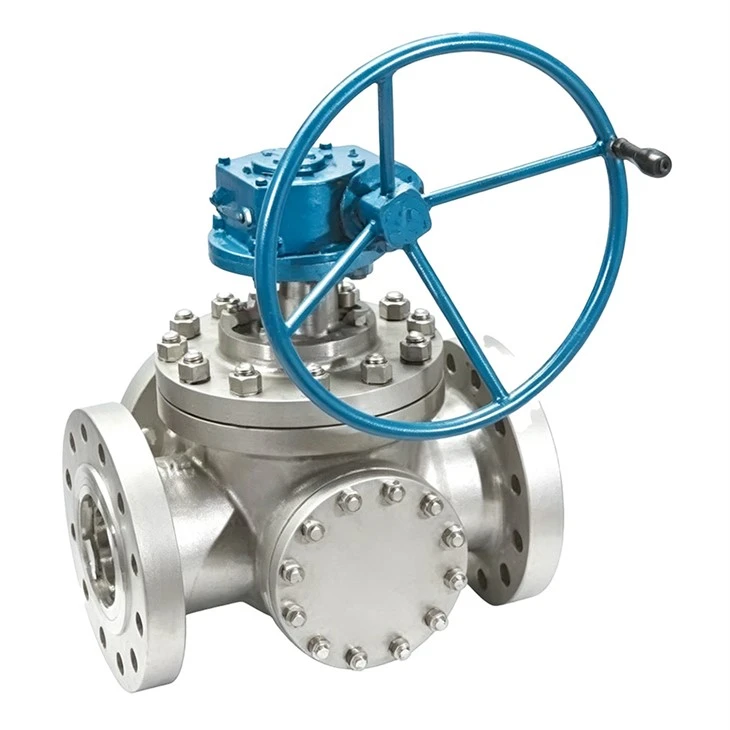

T/L trosmjerni kuglasti ventil T / L-trosmjerni kuglasti ventil-
| L-tip plutajući-kuglasti ventil/Q44F | T-tip plutajući-kuglasti ventil/Q45F |
| Pogled odozgo na L-trosmjerni{1}}kuglasti ventil | Pogled odozgo na T-trosmjerni{1}}kuglasti ventil |
Mjerenja veličine ključa
KLASA150,PN1.6-4.0MPa
| Veličina | inch | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" | 5" | 6" | 8" | 10" | 12" |
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| L | mm | 150 | 150 | 180 | 200 | 220 | 240 | 260 | 280 | 320 | 380 | 440 | 550 | 670 | 760 |
| H | mm | 90 | 95 | 105 | 115 | 135 | 140 | 155 | 185 | 210 | 275 | 305 | 335 | 390 | 470 |
| W | mm | 140 | 140 | 155 | 250 | 250 | 350 | 350 | 420 | 500 | 500 | 600 | 600 | 700 | 800 |
| 1/2(L) | mm | 75 | 75 | 90 | 100 | 110 | 120 | 130 | 140 | 160 | 190 | 220 | 275 | 335 | 380 |
KLASA300-600,PN6.4-10.0MPa
| Veličina | inch | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" | 5" | 6" | 8" | 10" | 12" |
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||
| L | mm | 180 | 200 | 220 | 220 | 240 | 290 | 320 | 360 | 410 | 460 | 480 | 550 | ||
| H | mm | 90 | 95 | 105 | 115 | 135 | 140 | 155 | 185 | 210 | 275 | 308 | 335 | ||
| W | mm | 140 | 140 | 155 | 250 | 250 | 350 | 350 | 420 | 500 | 500 | 600 | 600 | ||
| 1/2(L) | mm | 90 | 100 | 110 | 110 | 120 | 145 | 160 | 180 | 205 | 230 | 240 | 275 |
